We krijgen regelmatig vragen over product specificaties van onze dakkapellen. Denk aan meldcodes, afmetingen en vragen over isolatiemateriaal. Daarom hebben we een overzicht voor je samengesteld.
In dit overzicht staan alle details van de isolatiematerialen en glasoplossingen die wij aanbieden. Je vindt hier per product de bijbehorende meldcodes en isolatiewaarden, zoals de Ug-waarde en de Rc-waarde.
Je kunt in jouw orderbevestiging zien welke van de onderstaande materialen bij jouw dakkapel zijn gebruikt.
Ug-waarde
Dit is de warmtedoorgangscoëfficiënt van glas (U-glas). Het geeft aan hoeveel warmte er door het glas verloren gaat. Hoe lager de Ug-waarde, hoe beter het glas isoleert. Een lage Ug-waarde is belangrijk voor energiezuinig bouwen.
Rc-waarde
Dit staat voor de warmteweerstand van een constructie (R-constructie). Het geeft aan hoe goed een gebouwdeel, zoals een muur, vloer of dak, warmte tegenhoudt. Hoe hoger de Rc-waarde, hoe beter de isolatie van het betreffende onderdeel. In Nederland zijn er minimale eisen voor de Rc-waarde, afhankelijk van het type gebouw.
Glas | Hr++ Isolide Superplus | Hr+++ Trisolide Superplus | Zhr++ Isolide Superplus zonwerend | Zhr+++ Trisolide Superplus zonwerend |
Jaloezie in glas | KA18475 | KA18479 | KA18477 | KA18481 |
Ug waarde | 1,2 W/m²K | 0,7 W/m²K | 1,2 W/m²K | 0,7 W/m²K |
Glas | KA18513 | KA18517 | KA18515 | KA18519 |
Ug waarde | 1,2 W/m²K | 0,7 W/m²K | 1,2 W/m²K | 0,7 W/m²K |
Onze dak- en zijwang-/gevelisolatie is speciaal ontwikkeld voor onze dakkapellen. Omdat het maatwerk betreft, bestaat er geen officiële meldcode voor deze onderdelen. De onderstaande meldcodes komen het dichtst in de buurt van ons product en kunnen gebruikt worden voor jouw melding of aanvraag.
Dak | Kingspan |
Unidek Aero Light RE | KA20507 |
Rc waarde | 6.3 m²K/W |
Zijwang / Gevel | Kingspan |
Unidek Aero-dakisolatie | KA18130 |
Rc waarde | 4.7 m²K/W |
We krijgen veel vragen over wat de dikte is van ons isolatiemateriaal. Hieronder laten we precies zien hoe de isolatie van onze wanden en platte daken zijn opgebouwd.

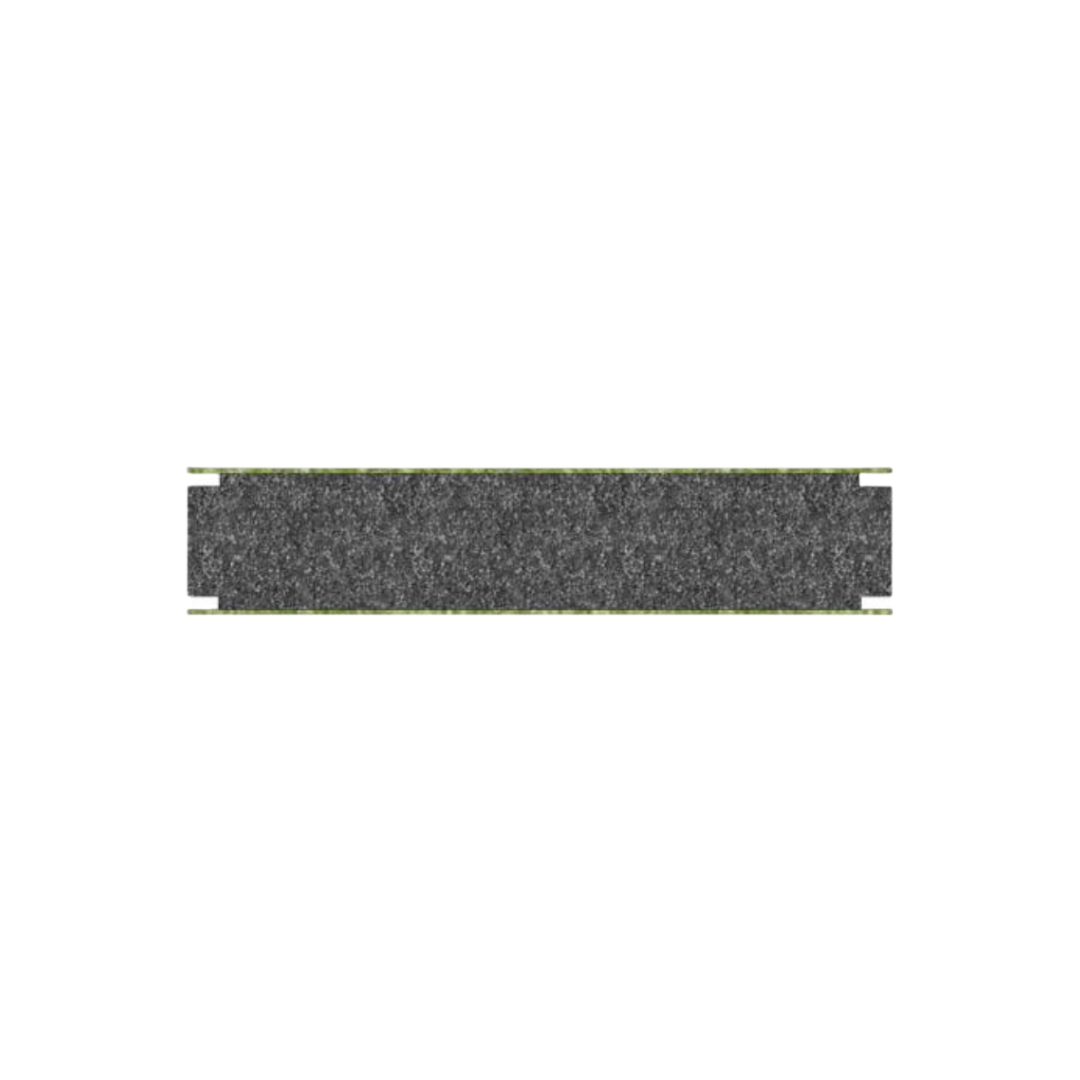

Platte dakkapel dak | |
Cachering 1 | 8 mm spaanplaat, type E1, CE P5 (EN 312), FSC certificaat |
Kern | 196 mm EPS Platinum, CE EPS80, 0,031 W/m.K (EN 13163), code 24 |
Cachering 2 | 8mm spaanplaat, type El, CE PS (EN 312}, FSC certificaat |

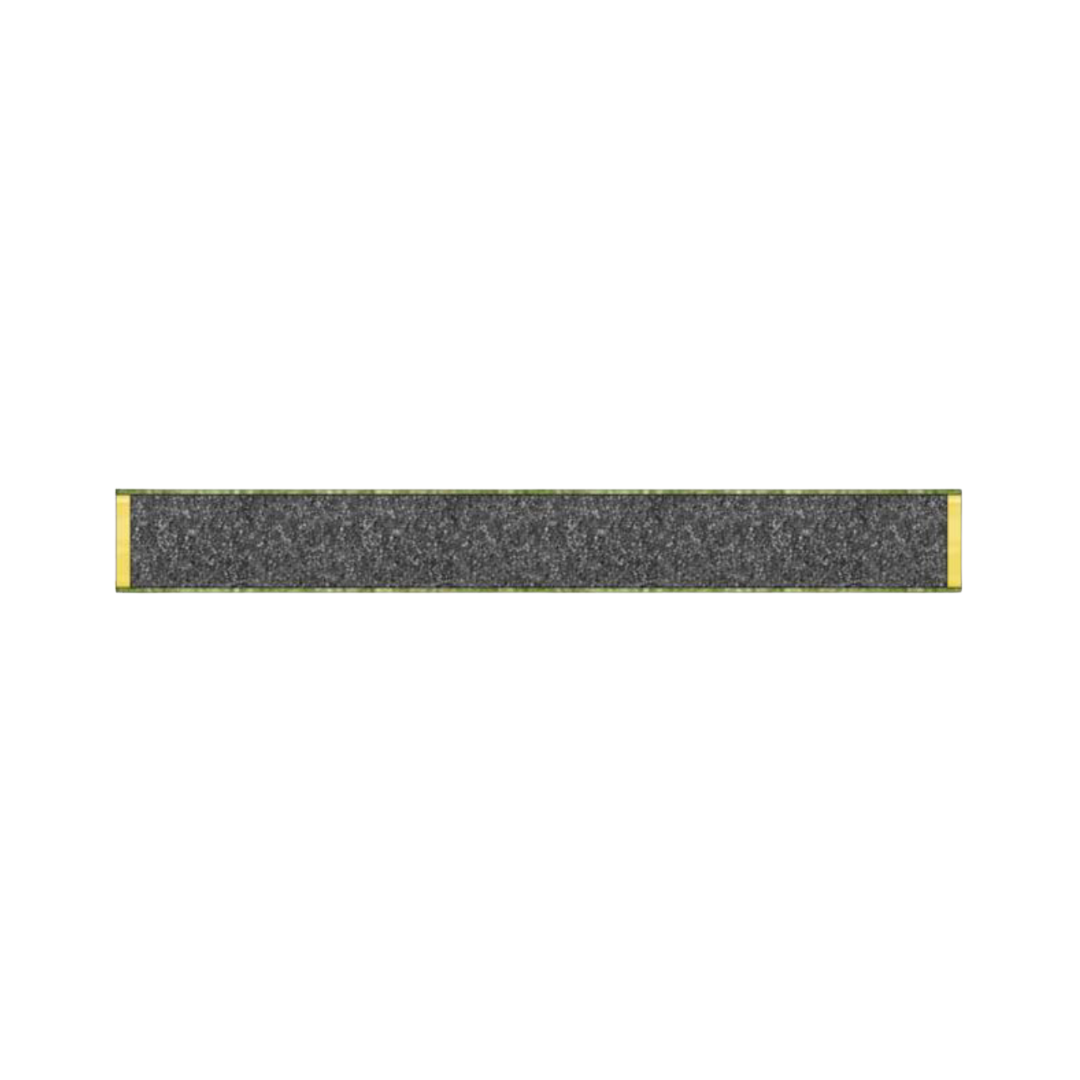

Zijwangen / Gevel dakkapel | |
Cachering 1 | 8 mm spaanplaat, type El, CE PS (EN 312}, FSC certificaat |
Kern | 134 mm EPS Platinum, EPS 80, 0,031 W/m.K, code 24 |
Cachering 2 | 8mm spaanplaat, type El, CE PS (EN 312}, FSC certificaat |
Randhout | Lange zijden, 22 mm d ik vuren hout, sterkteklasse C18 (EN 338}, kwaliteitsklasse C (NEN 5466), PEFC certificaat |
Als het goed is, heb je bij de aankoop van de dakkapel een tekening ontvangen waarop de afmetingen van de ramen, zijwang en het dak vermeld staan. Als je deze tekening hebt, kun je met de afmetingen uit de tekening de oppervlaktes berekenen. Heb je de tekening niet, dan kun je de lengtes zelf opmeten.
Hieronder leggen we uit hoe je de afmetingen kunt meten en de oppervlaktes kunt berekenen.

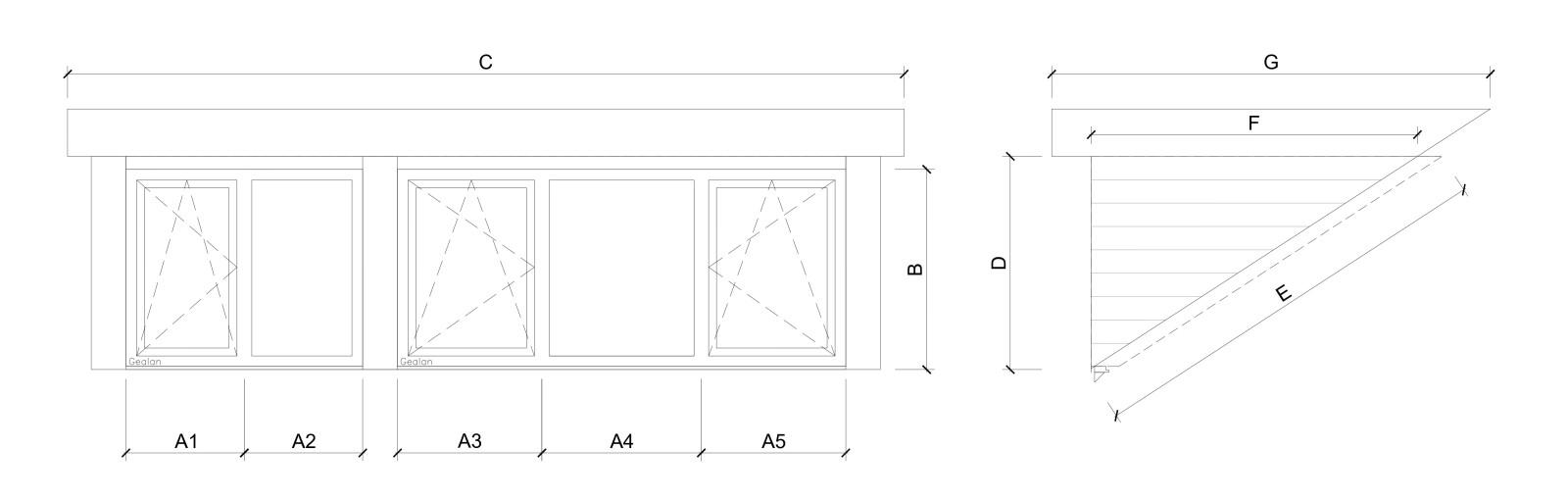

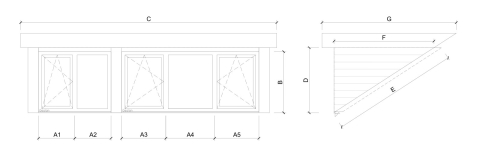

Begin met het meten van de glazen in je dakkapel. Meet voor elk raam de breedte van het glas van links naar rechts, in de afbeelding aangeduid met A1, A2, A3, enzovoort. De hoogte van het glas is constant, dus deze meet je eenmaal, aangeduid met B.
Om de totale oppervlakte van de ramen te berekenen, tel je de breedtes van de glazen (A1 + A2 + A3 + ...) bij elkaar op en vermenigvuldig je dit met de hoogte (B):
Totale oppervlakte glas = (A1+A2+A3+…) × B
Voor de zijwang van de dakkapel moet je drie metingen doen. Begin met het meten van de hoogte van de zijwand, van de onderkant naar de bovenkant, deze is aangeduid met D. Vervolgens meet je de breedte van de zijwand van links naar rechts, deze maat wordt aangeduid met F.
Om de oppervlakte van de zijwand te berekenen, gebruik je de formule van een rechthoekige driehoek, waarbij de hoogte (D) en de breedte (F) de rechthoekige zijden zijn. Je vermenigvuldigt de hoogte en breedte en deelt het resultaat door 2:
Oppervlakte zijwang = D × F
* Dit geeft je de oppervlakte van de zijwand. De schuine zijde (E) is hierbij niet van invloed op de oppervlakteberekening.
Tot slot meet je het dak van de dakkapel. Meet de lengte van het dak van voor naar achter, dit is de maat C. Meet daarna de breedte van het dak van links naar rechts, aangeduid met G.
De oppervlakte van het dak bereken je door de lengte (C) en de breedte (G) met elkaar te vermenigvuldigen:
Oppervlakte dak = C × G
A1 = 632 mm
A2 = 632 mm
A3 = 1408 mm
A4 = 632 mm
B (hoogte) = 998 mm
D (hoogte) = 1100 mm
F (breedte) = 1715 mm
C (lengte) = 4470 mm
G (breedte) = 2330 mm
Onderdeel | Berekening | Oppervlakte in m² (Om tot m² te komen doe je berekening : 1.000.000) |
Glas | (632 + 632 + 1408 + 632) × 998 = 3.298.592 mm² | 3,30 m² |
Dak | 4470 × 2330 = 10.415.100 mm² | 10,42 m² |
Zijwang | (1100 × 1715) ÷ 2 = 943.250 mm² | 0,94 m² |
